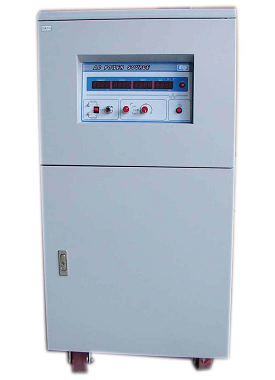

超高精度变频电源：
真正实现电源与功率表的完美统一
☆高精度显示电压、电流、频率、有功功率及功率因数
☆所测信号数值为真有效值
☆负载稳压 精 度-----±0.5%
☆负载频率稳定度-----±0.01%
☆具有过压、过流、过载、超温等多重保护及报警功能。
| 型号HY |
9003 |
9005 |
9006 |
9010 |
9015 |
9020 |
9030 |
9045 |
9060 |
90100 |
90150 |
90200 |
| 输出容量 |
3KVA |
5KVA |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
100KVA |
150KVA |
200KVA |
| 电路方式 |
IGBT/PWM脉冲宽度调制方式 |
| 交流输入 |
单相220V/50Hz,60Hz |
三相380V/50Hz,60Hz |
|
交
流
输
出 |
相 数 |
单 相 |
电
压 |
低档 |
0V～150V |
| 高档 |
0V～300V |
| 频 率 |
50Hz、60Hz、45～70Hz、400Hz |
最
大
电
流 |
0V～150V |
25A |
42A |
50A |
84A |
126A |
168A |
250A |
375A |
500A |
834A |
1250A |
1668A |
| 0V～300V |
12.5A |
21A |
25A |
42A |
63A |
84A |
125A |
188A |
250A |
417A |
625A |
834A |
| 频率稳定率 |
≤0.01% |
| 负载稳压率 |
±0.5% |
| 波形失真度 |
≤2%（阻性负载） |
| 反应时间 |
****值2ms |
|
指
示
/
解
析
度 |
数位频率表 |
4位数 解析度 0.1Hz |
| 数位电压表 |
4位数 解析度 0.1V |
| 数位电流表 |
4位数 解析度 4A以下：0.001A 4A以上：0.01A |
| 数位功率表 |
4位数 解析度 200W以下：0.1W 200W以上：1W |
| 功率因数 |
4位数 解析度 0.001 |
保护装置
|
输入无熔丝开关、输出无熔丝开关、电子电路快速侦测过电压、过电流、过载、
过高温&短路并自动跳脱保护及告警装置。 |
| 冷却装置 |
强制风扇冷却 |
| 环境 |
工作温度 |
0℃～45℃ |
| 相对湿度 |
0～90%（非凝结状态） |
尺 寸
高×宽×深(mm) |
650×430×520 |
900×
450×
710 |
950×
560×
710 |
1200×
560×
800 |
1200×
850×
1020 |
1600×
800×
1200 |
1600×
900×
1400 |
|
